HelmChart

Na potrzeby uruchamiania różnych aplikacji na klastrze Kubernetes dostępny jest HelmChart w repozytorium https://github.com/HomeDevopsLab/appchart. HelmChart automatyzuje i co za tym idzie upraszcza wdrażanie aplikacji. Na podstawie jednego obiektu HelmRelease generowane są potrzebne do działania aplikacji zasoby Kubernetes.

W tej dokumentacji będzie opis poszczególnych sekcji pliku HelmRelease.

Specyfikacja

W specyfikacji zdefiniowany jest interwał. To okres czasu, który mówi, co ile Flux ma przeprowadzać proces rekonsyliacji helm release. Poza nim zdefiniowane jest repozytorium git w którym znajduje się definicja HelmCharta.

Wersjonowanie

W klastrze Kubernetes w obiektach gitrepository podłączone zostały specyficzne wersje appcharta. Pozwala to na elastyczny wybór sposobu konfiguracji aplikacji oraz uniknięcia skutków "breaking changes". Przykładowo: appchart-320 oznacza wersję 3.2.0.

spec:
  interval: 1m
  chart:
    spec:
      chart: ./chart
      sourceRef:
        kind: GitRepository
        name: appchart-320
        namespace: default
      interval: 1m

Values

nodeSelector

HelmRelease

values.nodeSelector

Za pomocą nodeSelectora określa się, na której grupie węzłów ma zostać uruchomiony pod z aplikacją. Rozgraniczenie odbywa się na podstawie architektury procesora. Dzięki temu można wybrać, czy aplikacja uruchomi się na Raspberry Pi, czy na maszynie wirtualnej (VM) z Proxmoxa.

nodeSelector:
  kubernetes.io/arch: amd64

Możliwe do skonfigurowania opcje

kubernetes.io/arch	amd64	arm64
Platforma	VM-Proxmox	Raspberry Pi

K8S Probes

HelmRelease

• values.startupProbe
• values.livenessProbe
• values.readinessProbe

AppChart od wersji 3.2.0 obsługuje natywne Startup, Readiness, Liveness Probes. Aby pod z nich korzystał wystarczy dodać je do values, zgodnie z dokumentacją Kubernetes.

Więcej przykładów i opracowań w tabelce

Nazwa artykułu / Blog	Poziom	Główny wyróżnik	Link do artykułu
"Practical Guide to Kubernetes Probes" (Civo Blog)	🟢 Początkujący	Bardzo proste demo na bazie NGINX, idealne na pierwszy ogień do zrozumienia składni YAML.	Przejdź do bloga Civo
"Mastering Kubernetes Probes: Liveness, Readiness, and Startup" (Medium / Steffin Issac)	🟡 Średni	Wyjaśnia nowoczesne podejście, w tym sondy oparte o protokół gRPC oraz architekturę zależności.	Przejdź do Medium
"Kubernetes Probes Deep Dive" (iam-rayees / GitHub)	🟡 Średni	Podejście czysto warsztatowe. Pokazuje, jak zepsuć aplikację wewnątrz kontenera i obserwować reakcję k8s.	Przejdź do GitHub/Blog
"Kubernetes Liveness Probes: Tutorial & Critical Best Practices" (Octopus Deploy)	🔴 Zaawansowany	Skupia się na tym, jak nie zabić produkcji złymi czasami timeoutów i jak optymalizować sondy pod kątem wydajności.	Przejdź do Octopus Deploy

replicaCount

HelmRelease

values.replicaCount

ReplicaCount jest bardzo prostym parametrem. Za jego pomocą statycznie można określić, na ilu podach ma zostać uruchomiona aplikacja. W środowisku domowym zazwyczaj będzie to wartość: 1, aby zaoszczędzić zasoby. W środowiskach produkcyjnych można użyć większej liczby, aby zapewnić aplikacji większą moc obliczeniową i HA.

Porady

Warto też zweryfikować czy aplikacja może być uruchomiona w tym trybie. Są przypadki w których jeden proces nie może mieć dostępu do tych samych plików w tym samym czasie

replicaCount: 1

ServiceAccount

Niektóre aplikacje mogą potrzebować dodatkowych uprawnień w klastrze. Przykładowo: może to być aplikacja, która ma odczytywać informacje na temat podów w Kubernetes. Taka operacja wymaga ustawienie odpowiednich polityk RBAC oraz wskazania nazwy użytkownika serwisowego (Service Account).

Konfiguracja RBAC

# 1. Tożsamość: Tworzymy konto serwisowe (ServiceAccount)
apiVersion: v1
kind: ServiceAccount
metadata:
  namespace: default
  name: pod-reader-sa

---

# 2. Uprawnienia: Definiujemy, co można zrobić (odczyt podów)
apiVersion: rbac.authorization.k8s.io/v1
kind: Role
metadata:
  namespace: default
  name: pod-reader
rules:
- apiGroups: [""]       # Pusta grupa to "core" API (m.in. pody, konfiguracyjne)
  resources: ["pods"]   # Zasób, do którego chcemy dać dostęp
  verbs: ["get"]        # Dopuszczalne akcje

---

# 3. Powiązanie: Łączymy konto serwisowe z uprawnieniami
apiVersion: rbac.authorization.k8s.io/v1
kind: RoleBinding
metadata:
  namespace: default
  name: read-pods-binding
subjects:
- kind: ServiceAccount
  name: pod-reader-sa    # Musi zgadzać się z nazwą powyższego ServiceAccount
  apiGroup: rbac.authorization.k8s.io
roleRef:
  kind: Role
  name: pod-reader       # Musi zgadzać się z nazwą powyższej roli
  apiGroup: rbac.authorization.k8s.io

Plik yaml z uprawnieniami (konto serwisowe i polityka RBAC) umieszczamy w tym samym miejscu co HelmRelease z aplikacją. W Pliku HelmRelease wystarczy wskazać nazwę utworzonego użytkownika serwisowego, z którego ma korzystać aplikacja.

serviceAccountName: pod-reader-sa

Env

HelmRelease

values.env

Zmienne środowiskowe potrzebne do uruchomienia aplikacji.

Definicja plain text

- name: foo
  value: bar

Pobranie wartości zmiennej z secretu

- name: foo
  valueFrom:
    secretKeyRef:
      name: app-secret
      key: foo

W przypadku zmiennych z secretami, trzeba stworzyć manifest z secretem obok pliku helmrelease z konfiguracją aplikacji

Przykładowy secret

apiVersion: v1
kind: Secret
metadata:
  name: app-secret
  namespace: default
type: Opaque
data:
  foo: base64hash

SecurityContext

HelmRelease

values.securityContext

Parametr ten został wdrożony na potrzeby uruchomienia HashiCorp Vault, było to wymagane do jego działania. Dzięki niemu aplikacja uzyskała dostęp do funkcji mlock(), która nie zezwala na zapisywanie na dysku niezaszyfrowanym poufnych informacji.

securityContext:
  capabilities:
    add: ["IPC_LOCK"]


HelmRelease

values.image

Opcja image służy do wskazania kontenera, który ma zostać uruchomiony.

image:
  registrySecret: regcred
  imagePolicy: true
  repository: private.registry.address/homelab/documentation
  tag: 2.4.0 # {"$imagepolicy": "flux-system:homelab-doc:tag"}
  command: ["gotenberg"]
  args:
    - --chromium-disable-javascript=true
    - --chromium-allow-list=file:///tmp/.*

Opcja	Wymagane	Opis
repository	Tak	Wskazanie registry z kontenerami dockera
tag	Tak	wskazanie na wersję aplikacji. W przypadku imagepolicy, trzeba podać specjalny string dla Fluxa po znaku komentarza
imagePolicy	Nie	false image policy off, true image policy on
registrySecret	Nie	Opcji używamy w przypadku rejestru prywatnego, który wymaga zalogowania się do niego. Opcja wskazuje nazwę secretu
command	Nie	Niektóre kontenery wymagają do uruchomienia customowego polecenia. Parametr command jest typu: list
args	Nie	Dodatkowe argumenty dla command lub dla ENTRYPOINT kontenera - cokolwiek jest wymagane

Image Policy

HelmRelease

values.image.imagePolicy

Image policy to specjalny typ zasobu (CRD), który jest dostarczany przez Fluxa. Odpowiada on za wdrożenie najnowszego dostępnego taga. W homelabie stosowany jest wzorzec semver.

policy:
  semver:
    range: ">=0.0.1"

Aby można było śledzić wersje w deploymencie, trzeba dodać do linijki tag specjalny komentarz: # {"$imagepolicy": "flux-system:homelab-doc:tag"}. Wskazuje on namespace oraz nazwę resource'a ImagePolicy, który ma zostać utworzony.

imagePullSecrets

HelmRelease

values.imagePullSecrets

imagePullSecrets:
  - name: regcred

Działa podobnie do registrySecret. Chociaż ma on z definicji bardziej wszechstronne zastosowanie, w appchart został wykorzystany do tworzenia obiektów cronJob, jeśli mają pobierać obraz z wewnętrznego repozytorium kontenerów.

resources

HelmRelease

values.resources

Pozwala ustawić limity na użycie procesora i ramu przez aplikację.

Przykładowa konfiguracja limitów

resources:
  limits:
    memory: "512Mi"
    cpu: "1"
  requests:
    memory: "256Mi"
    cpu: "250m"

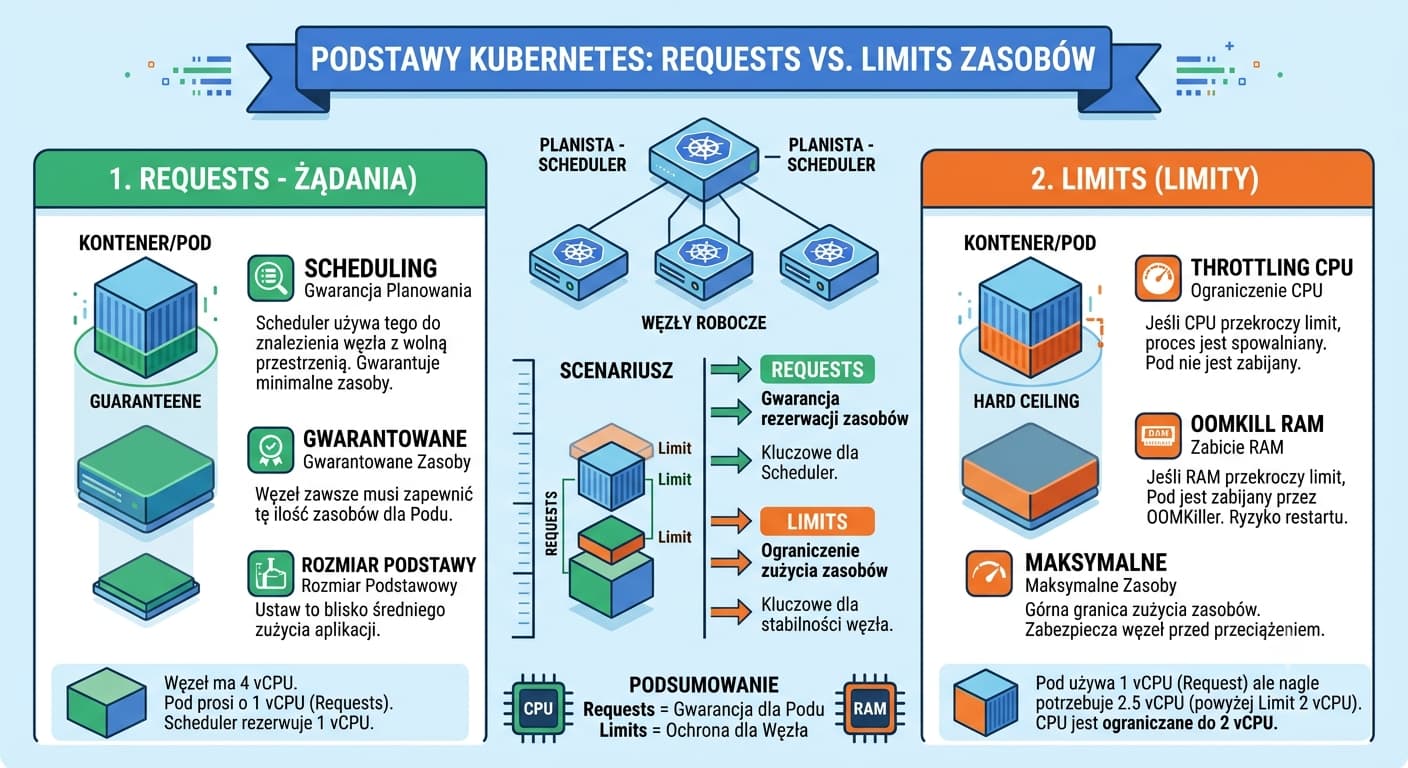

Requests pomagają Kubernetes wybrać odpowiedni węzeł klastra, który będzie w stanie uruchomić aplikację. Deklarujemy tutaj ile aplikacja potrzebuje zasobów do działania. Limits określa twardy limit, którego nie możemy przekroczyć. Kiedy zostanie przekroczony CPU limit, aplikacja zaczyna wolniej pracować, włącza się tzw. throttling. W przypadku braku pamięci, aplikacja jest zatrzymywana (OOMKill)

Infografika Kubernetes Limits

services

HelmRelease

values.services

Services służy do komunikacji aplikacji ze środowiskiem wewnątrz Kubernetes oraz ze światem zewnętrznym. Z obiektem typu service może komunikować się inna aplikacja działająca w tym samym klastrze lub ingress. W zależności od ustawionego typu możemy zrealizować pożądany scenariusz.

Przykład użycia	Typ	Obiekt zależny
Usługa SMTP	LoadBalancer	LoadBalancer
Aplikacja www wystawiona przez cloudflare	ClusterIP	Brak
Aplikacja www hostowana lokalnie	ClusterIP	Ingress

Wystawienie aplikacji poprzez usługę Cloudflare

Cloudflare Service Przykład

Wewnętrzna usługa SMTP

SMTP Service Przykład

Aplikacja wykorzystująca Ingress

Aplikacja z Ingress Przykład

services:
  - name: gitlab
    type: ClusterIP
    protocol: 'TCP'
    servicePort: 80
    targetPort: 80
    ....

Opcja	Opis
name	Nazwa serwisu
type	ClusterIP - służy do komunikacji wewnętrznej: service - kontener. Służy do komunikacji z serwerami www działającymi w podach. LoadBalancer - mapuje servicePort do IPków wystawianych przez load balancer
protocol	TCP lub UDP
servicePort	Port, który wystawia serwis. Korzysta z niego Ingress (w przypadku ClusterIP) lub jest on wystawiony do LoadBalancera (type: LoadBalancer), dzięki czemu możemy np. na porcie: 2222 połączyć się do ssh działającego w podzie.
targetPort	Port wystawiony przez kontener z aplikacją

Service

Jedna aplikacja może mieć kilka usług, które potrzebują komunikacji ze światem. Najlepszym przykładem jest gitlab, który posiada serwer www, serwer ssh oraz dodatkowo registry kontenerów dockera.

Service name

Obecna wersja AppChart posiada ograniczenie co do nazwy serwisu do 15 znaków.

ingress

HelmRelease

values.ingress

Ingress jest odpowiedzialny za serwowanie aplikacji webowej pod wybranym adresem domenowym. Ostatnia wersja HelmCharta umożliwia utworzenie więcej niż jednego ingressu dla aplikacji. Przykładem jest Gitlab, który wymaga wystawienia GUI gitlaba oraz registry dockerowego.

ingress:
  enabled: true
  ssl: true
  hosts:
    - name: gitlab.example.com
      servicePort: 80
    - name: registry.example.com
      servicePort: 5050

Opcja	Opis
enabled	true: ingress zainstalowany, false: ingress nie zainstalowany
ssl	true: certyfikat Let's Encrypt podłączony, ustawione przekierowanie lub false: brak certyfikatu ssl
hosts	tablica vhostów. Każdy vhost to jeden ingress
servicePort	Numer portu musi być zgodny z servicePort w kluczu service

volumes

HelmRelease

values.volumes

Volumes obsługuje montowanie kilku rodzajów zasobów:

• NFS
• Secrets
• ConfigMaps

Przykłady

NFS

volumes:
  nfs:
    ownership: 991:991
    server: nas.lan
    path: /volume1/data
    mountPath:
      - media:/mnt/media
      - config:/app/config
  rootDir: myapp-data

Secret

volumes:
  secret:
    secretName: app-secret
    mountPath: /app/secret.json
    subPath: secret.json

ConfigMap

volumes:
  configmap:
    configMap: app-config
    mountPath: /conf/config.ini
    subPath: config.ini

NFS

Opcja	Opis
server	Adres serwera NFS
path	ścieżka do udostępnionego udziału NFS
mountPath	mapa katalogów: lokalny:ścieżka w kontenerze
rootDir	Parametr ten ma zastosowanie w przypadku, jeśli więcej niż jeden HelmRelease musi mieć dostęp do wspólnej struktury katalogów
ownership	UID:GID procesu, który ma wykonywać operacje na udziale NFS

Ważne

Jeśli aplikacja ma używać storage na NFS, zanim zostanie uruchomiona trzeba utworzyć dla niej strukturę katalogów. W przykładzie powyżej na serwerze nas.lan wystarczy wykonać polecenie:

mkdir -p /volume1/data/{media,config}

Secret

Opcja	Opis
secretName	Nazwa secretu
mountPath	ścieżka montowania w kontenerze
subPath	nazwa pliku, którego treść znajduje się w secrecie

ConfigMap

Opcja	Opis
configMap	Nazwa configmapy
mountPath	ścieżka montowania w kontenerze
subPath	nazwa pliku, którego treść znajduje się w configMapie
